一、光伏電纜常見電纜型號
PV1-F-AC 0.6/1kV(DC 1.8kV)
二、PV1-F-AC光伏電纜適用范圍
直流光伏電纜適用于光伏組件與組件間的串聯，組串之間及其組串至直流配電箱(匯流箱)之間的并聯，直流配電箱至逆變器之間的連接。
交流光伏電纜適用于逆變器至升壓變壓器之間的連接，升壓變壓器至配電裝置之間的連接，配電裝置至電網或用戶之間的連接。
三、PV1-F-AC光伏電纜的優勢：
PV1-F-AC光伏電纜是一種用于太陽能發電系統中的特種線纜，電纜結構簡單，其使用的低煙無鹵阻燃聚烯烴絕緣材料和護套材料具有極好的耐熱、耐寒、耐油、耐紫外線、耐臭氧和耐候性，可在惡劣的環境條件下及特殊使用場合下使用，一旦發生火災事故,火焰蔓延速度慢，煙霧濃度低，可見度高，有害氣體釋放量小，便于人員撤離，并有更多的時間處理火災。優質的無氧鍍錫銅導體也保證了其優越的導電效果。

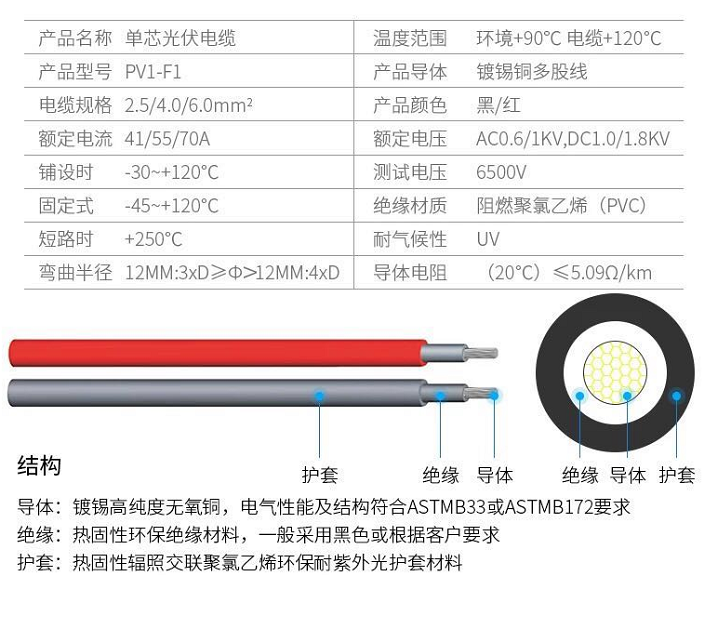

四、PV1-F-AC光伏電纜規格參數
電纜結構
導體：第5種鍍錫銅導體
絕緣：光伏電纜用無鹵阻燃絕緣料
護套：光伏電纜用無鹵阻燃護套料
產品標準：2 Pfg 1169/08.2007
規格范圍
1芯：1.5~35mm2
五、PV1-F-AC光伏電纜技術參數
交流額定電壓(U/U)：0.6/1kV
直流額定電壓(U):1.8kV(導體間，不接地系統，電路空載)
最高系統電壓(Um):1.2kV
溫度等級:
導體最高運行溫度：+120℃
使用環境溫度：-40℃~+90℃
電纜敷設溫度：不低于-25℃
最小彎曲半徑
6D(D為電纜實際外徑)
敷設方式
穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設、支持式架空敷設、懸掛式架空敷設等。
電纜性能
電纜具有耐濕熱、耐高低溫、耐酸堿、耐臭氧、抗紫外線、阻燃等性能。
常見的PV1-F型這一型號光伏電纜的產品用于光伏發電設備組件的鏈接。其線纜的構成導體部分通常為鍍錫銅導體，外殼和絕緣護套則采用無鹵素交聯阻燃材質。評估其質量好壞的標準之一則是橫截面的偏心率，偏心率越低整個線纜的品質則相對穩定。
